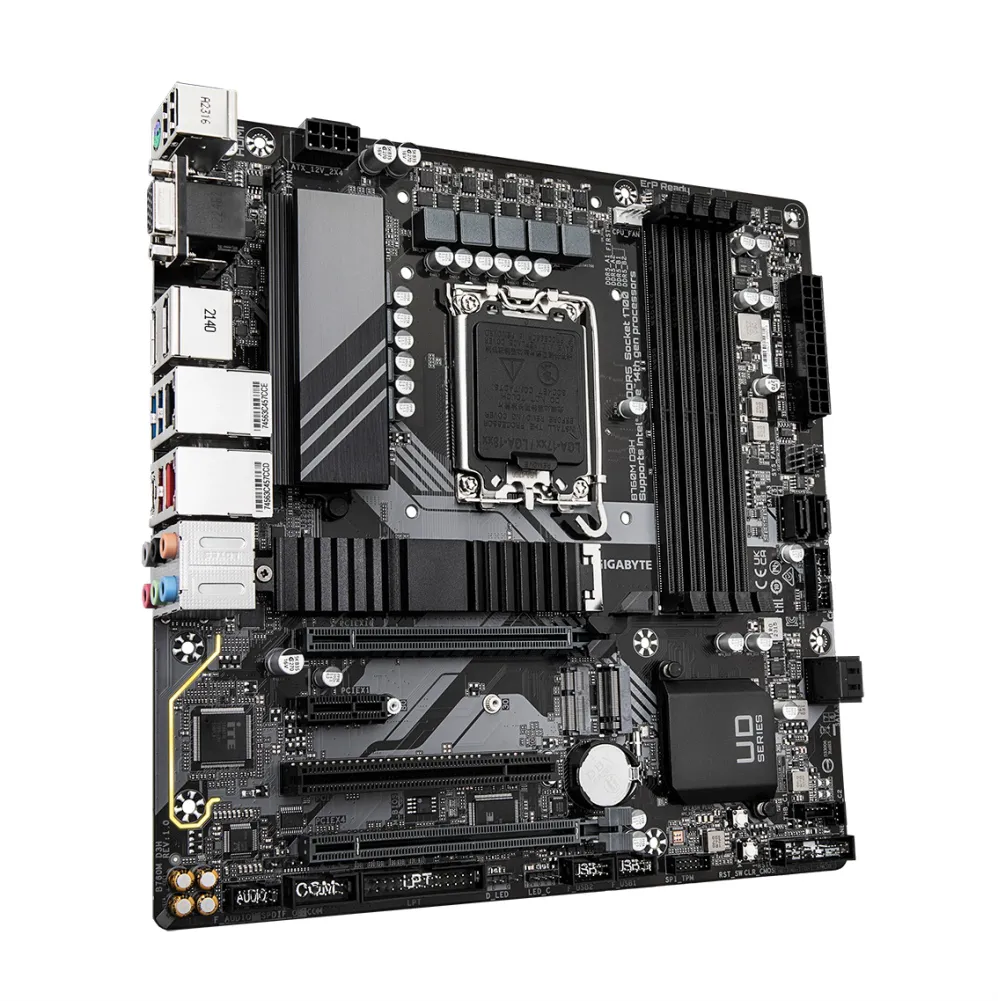

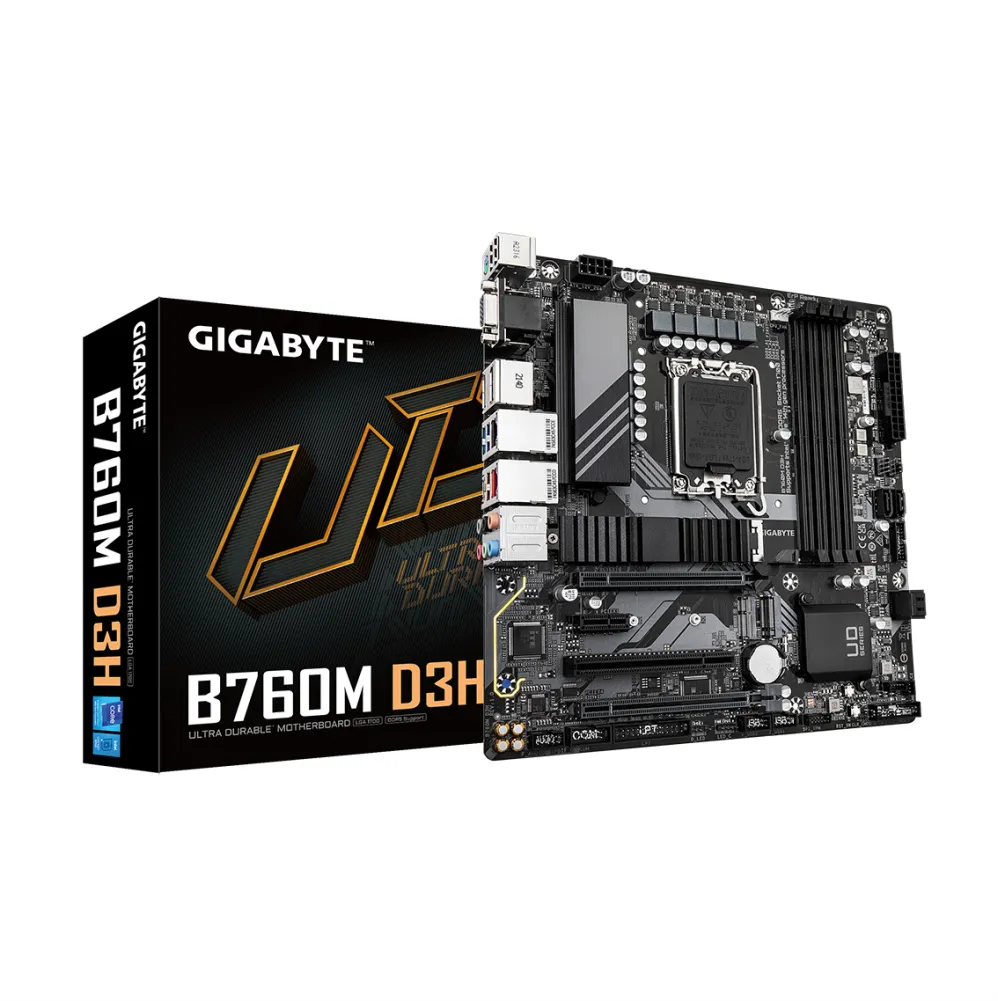

PLACA MÃE GIGABYTE B760M D3H, INTEL LGA 1700, MATX, DDR5 – B760M D3H

Descrição

PLACA MÃE GIGABYTE B760M D3H, INTEL LGA 1700, MATX, DDR5 – B760M D3H

Características:

– Marca: Gigabyte

– Modelo: B760M D3H

Especificações:

CPU:

– Soquete LGA1700: Suporte para processadores Intel Core de 14ª, 13ª e 12ª geração, Pentium Gold e Celeron

*Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.

– O cache L3 varia de acordo com a CPU.

Chipset:

– Chipset Intel B760 Express

Memória:

– Suporte para DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) Módulos de memória MT/s

– 4 x soquetes DDR5 DIMM que suportam até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

– Arquitetura de memória de canal duplo

– Suporte para módulos de memória ECC DIMM sem buffer 1Rx8/2Rx8 (operam no modo não ECC )

– Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC

– Suporte para módulos de memória Extreme Memory Profile (XMP)

*A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de DRAM módulos, consulte a “Lista de suporte de memória” no site da GIGABYTE para obter mais informações.

Gráficos Onboard:

Processador gráfico integrado – suporte para gráficos HD Intel:

– 1 x porta D-Sub, com suporte para resolução máxima de 1920×1200 a 60 Hz

– 1 x porta HDMI, com suporte para resolução máxima de 4096×2160 a 60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

1 x DisplayPort, suportando uma resolução máxima de 4096×2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

1 x DisplayPort, suportando uma resolução máxima de 4096×2304@60 Hz

* Suporte para versão DisplayPort 1.2.

**As especificações gráficas podem variar dependendo do suporte da CPU.

– Suporte para até quatro monitores ao mesmo tempo

Áudio:

– Realtek Audio CODEC

– Áudio de alta definição

– 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

– Suporte para saída S/PDIF

LAN:

– Chip Intel 2,5 GbE LAN (2,5 Gbps/1 Gbps/100 Mbps) (porta RJ-45 vermelha)

– Chip Intel GbE LAN (1 Gbps/100 Mbps/10 Mbps) (porta RJ-45 preta)

Slots de Expansão:

CPU:

– 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

– 1 x slot PCI Express x16, com suporte para PCIe 3.0 e rodando em x4 (PCIEX4)

– 1 x slot PCI Express x1, com suporte para PCIe 3.0 e rodando em x1

– 1 x slot PCI

– 1 x conector M.2 Socket 1 para um módulo sem fio Intel® CNVi (M2_WIFI)

Interface de armazenamento:

CPU:

– 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

– 1 x conector M.2 (soquete 3, chave M, tipo 2280 PCIe Suporte SSD 4.0 x4/x2) (M2P_SB)

– 4 x conectores SATA 6 Gb/s

– Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

– 1 x porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2

– 1 x porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

– 4 x portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

– 2 x portas USB 2.0/1.1 no painel traseiro

Chipset+Hub USB 2.0:

– 4 x portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O:

– 1 x conector de alimentação principal ATX de 24 pinos

– 1 x conector de alimentação ATX 12V de 8 pinos

– 1 x cabeçote de ventilador de CPU

– 3 x cabeçotes de ventilador de sistema

– 1 x cabeçote de faixa de LED endereçável

– 1 x cabeçote de tira de LED RGB

– 2 x soquete M.2 3 conectores

– 4 x Conectores SATA 6Gb/s

– 1 x conector do painel frontal

– 1 x conector de áudio do painel frontal

– 1 x conector USB 3.2 Gen 1

– 2 x conectores USB 2.0/1.1

– 1 x conector S/PDIF Out

– 2 x conectores de placa adicional Thunderbolt

– 1 x Trusted Platform Cabeçalho do módulo (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)

– 1 x cabeçalho de porta serial

– 1 x cabeçalho de porta paralela

– 1 x botão de reinicialização

– 1 x Q-Flash Plus botão

– 1 x botão Limpar CMOS

– 1 x jumper de redefinição

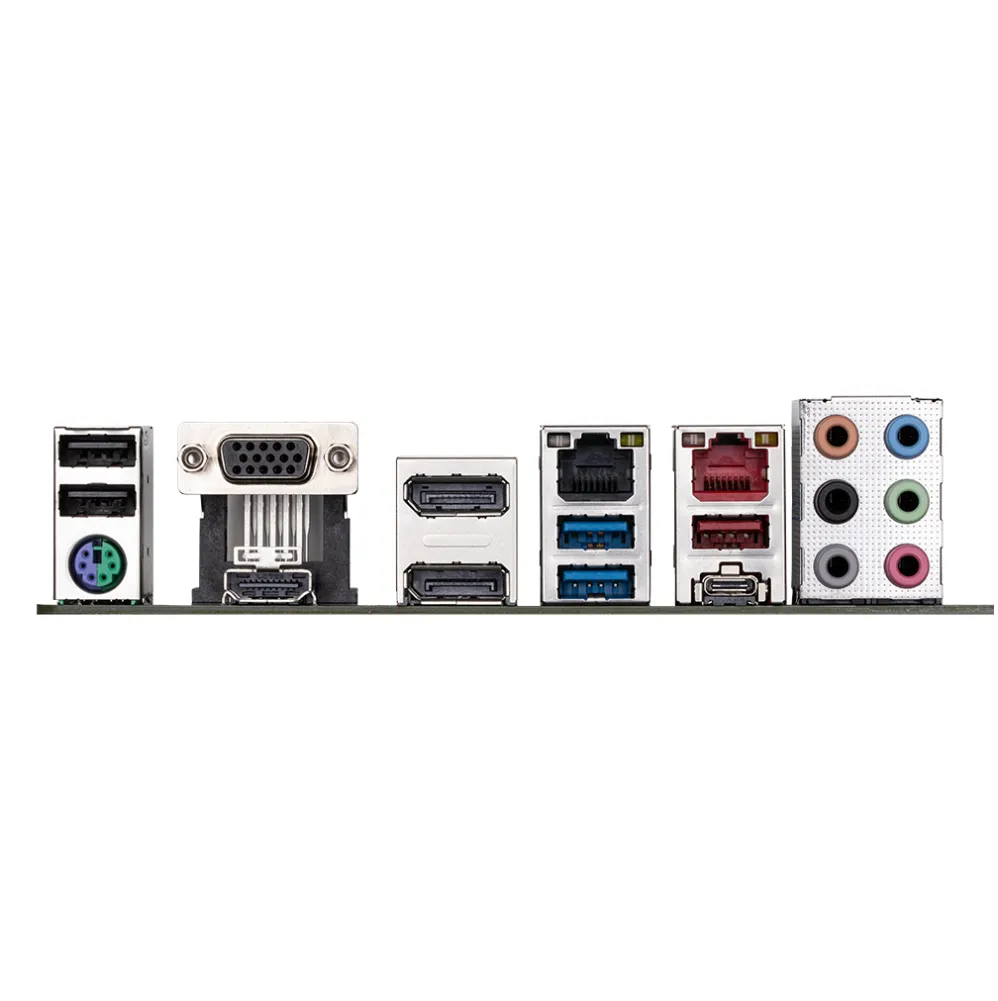

Conectores Painel Traseiro:

– 1 x porta de teclado/mouse PS/2

– 1 x porta USB Type-C, com suporte para USB 3.2 Gen 2

– 1 x porta USB 3.2 Gen 2 Type-A (vermelha)

– 2 x portas USB 3.2 Gen 1

– 2 x USB 2.0/1.1 portas

– 1 x porta D-Sub

– 1 x porta HDMI

– 2 x DisplayPorts

– 2 x portas RJ-45

– 6 x conectores de áudio

Controlador E/S:

– Chip controlador de E/S iTE

Monitoramento H/W:

– Detecção de tensão

– Detecção de temperatura

– Detecção de velocidade do ventilador

– Detecção de vazão de resfriamento de água

– Aviso de falha do ventilador

– Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.

BIOS:

– 1 x flash de 128 Mbit

– Uso de AMI UEFI BIOS licenciado

– PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Fator de forma:

– Fator de forma Micro ATX; 24,4 cm x 24,4 cm

Garantia:

1 ano de garantia
