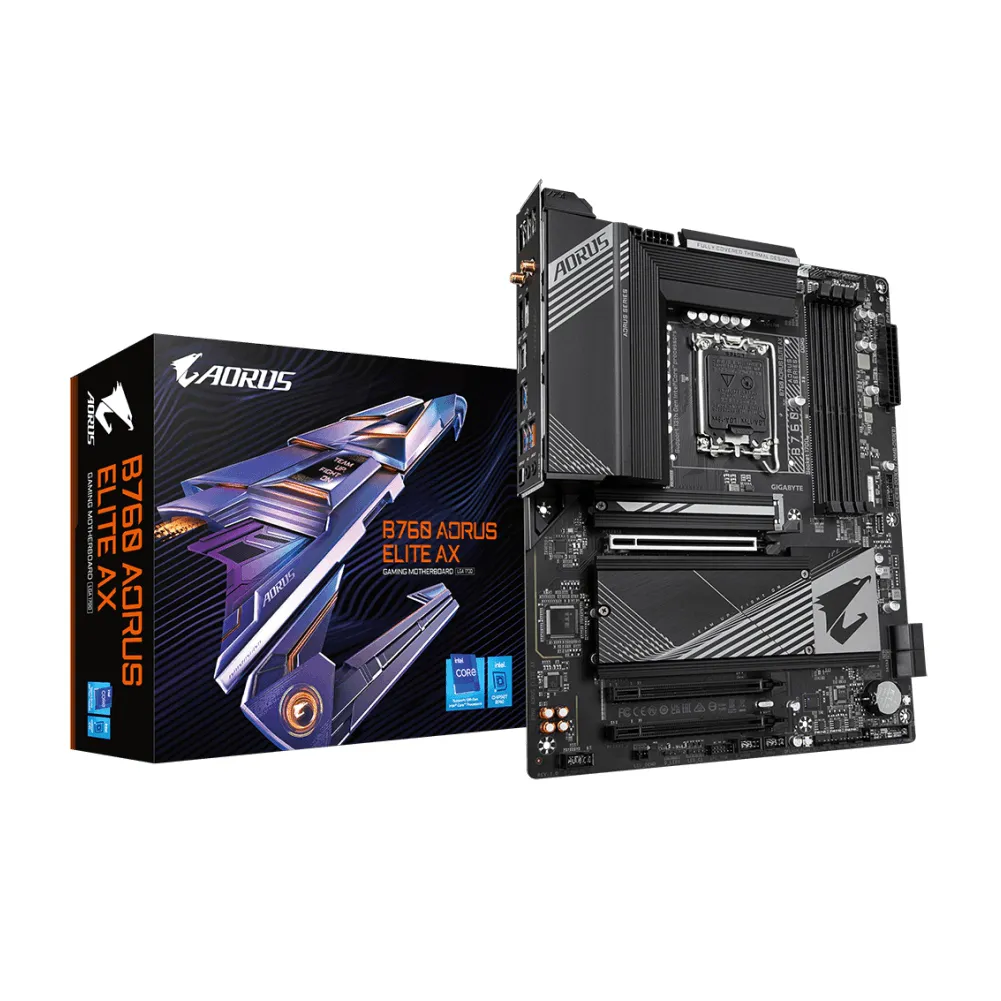

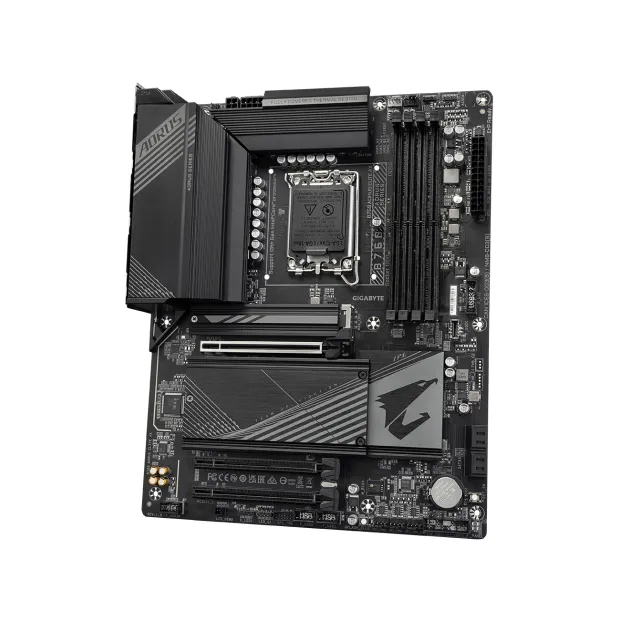

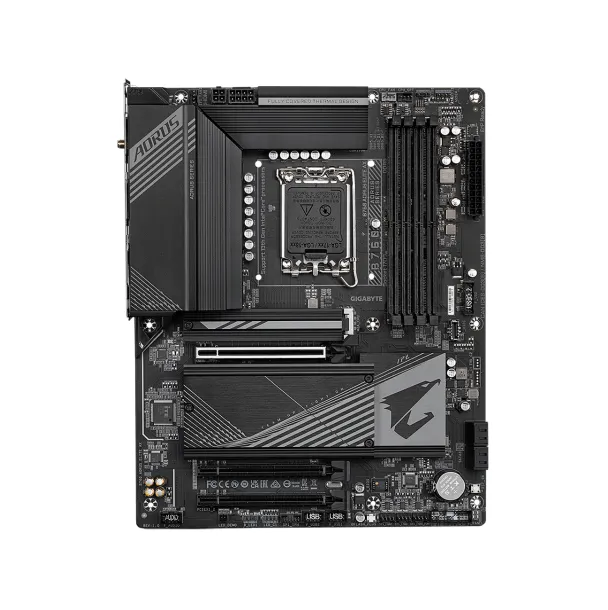

PLACA MÃE GIGABYTE B760 AORUS ELITE AX, INTEL LGA 1700, MATX, WF/BLT, DDR5 – B760 AORUS ELITE AX

Descrição

PLACA MÃE GIGABYTE B760 AORUS ELITE AX, INTEL LGA 1700, MATX, WF/BLT, DDR5 – B760 AORUS ELITE AX

Características:

– Marca: Gigabyte

– Modelo: B760 AORUS ELITE AX

Especificações:

CPU:

– Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações*

– O cache L3 varia com a CPU

*Consulte a “Lista de suporte de CPU” para obter mais informações.

Chipset:

– Chipset Intel B760 Express

Memória:

– Suporte para DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 MT/s

– 4 x soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

– Arquitetura de memória de canal duplo

– Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

– Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

– Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a “Lista de suporte de memória” para obter mais informações.)

Gráficos a bordo:

Suporte para processador gráfico integrado – Intel HD Graphics:

– 1 x porta HDMI, suportando uma resolução máxima de 4096×2160@60 Hz

*Suporte para versão HDMI 2.0 e HDCP 2.3.

– 1 x DisplayPort, suportando uma resolução máxima de 4096×2304@60 Hz

*Suporte para versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

– CODEC de áudio Realtek

– Áudio de alta definição

– 2/4/5.1/7.1 canais

*Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

– Suporte para saída S/PDIF

LAN:

– Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:

Intel Wi-Fi 6E AX211 (para PCB rev. 1.0)

– WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

– Bluetooth 5.3

– Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

Realtek Wi-Fi 6E RTL8852CE (para PCB rev. 1.1)

– WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

– Bluetooth 5.3

– Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão:

CPU:

– 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

*Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

– 2 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento:

CPU:

– 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

– 2 x conectores M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)

– 4 x conectores SATA 6 Gb/s

– Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset

– 2 x portas USB Type-C, com suporte para USB 3.2 Gen 2 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno)

– 1 x porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

– 2 x portas USB 3.2 Gen 1 disponíveis através do conector USB interno

Chipset+Hub USB 3.2 Gen 1

– 4 x portas USB 3.2 Gen 1 no painel traseiro

Chipset+2 hubs USB 2.0

– 8 x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O:

– 1 x conector de alimentação principal ATX de 24 pinos

– 1 x conector de alimentação ATX 12V de 8 pinos

– 1 x conector de alimentação ATX 12V de 4 pinos

– 1 x cabeçalho do ventilador da CPU

– 1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água

– 3 x conectores de ventilador do sistema

– 1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

– 2 x cabeçalhos de faixa de LED endereçáveis

– 2 x cabeçalhos de faixa LED RGB

– 3 x conectores de soquete M.2 3

– 4 x conectores SATA 6 Gb/s

– 1 x cabeçalho do painel frontal

– 1 x cabeçalho de áudio do painel frontal

– 1 x conector USB Type-C, com suporte para USB 3.2 Gen 2

– 1 x conector USB 3.2 Gen 1

– 2 x conectores USB 2.0/1.1

– 1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

– 1 x botão de reinicialização

– 1 x botão Q-Flash Plus

– 1 x jumper de redefinição

– 1 x jumper CMOS claro

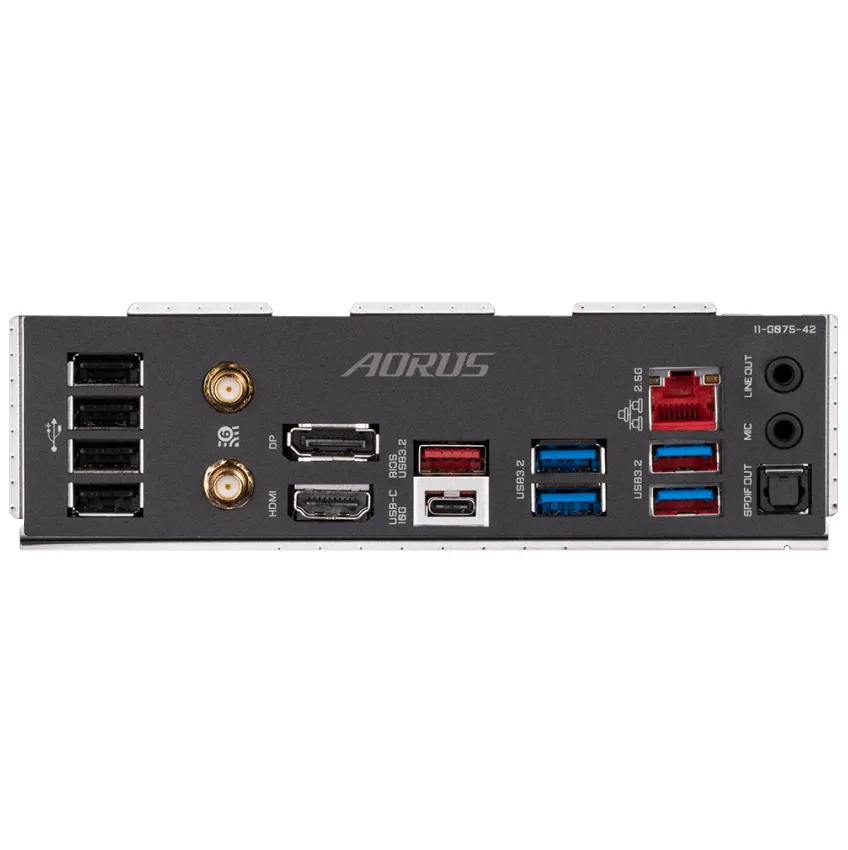

Conectores Painel Traseiro:

– 1 x porta USB Type-C, com suporte para USB 3.2 Gen 2

– 1 x porta USB 3.2 Gen 2 Tipo A (vermelha)

– 4 x portas USB 3.2 Gen 1

– 4 x portas USB 2.0/1.1

– 2 x conectores de antena SMA (2T2R)

– 1 x porta HDMI

– 1 x porta de exibição

– 1 x porta RJ-45

– 1 x conector de saída óptica S/PDIF

– 2 x tomadas de áudio

Controlador E/S:

– Chip controlador de E/S iTE

Monitoramento H/W:

– Detecção de tensão

– Detecção de temperatura

– Detecção de velocidade do ventilador

– Detecção de taxa de fluxo de resfriamento de água

– Aviso de falha do ventilador

– Controle de velocidade do ventilador

*O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS:

– 1 flash de 256 Mbits

– Uso de BIOS UEFI AMI licenciado

– PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:

– Suporte para GIGABYTE Control Center (GCC)

*Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

– Suporte para Q Flash

– Suporte para Q-Flash Plus

Pacote de software:

– Norton Internet Security (versão OEM)

– Software de gerenciamento de largura de banda LAN

Sistema Operacional:

– Suporte para Windows 11 de 64 bits

– Suporte para Windows 10 de 64 bits

Fator de forma:

– Fator de forma ATX; 30,5 cm x 24,4 cm

Garantia:

1 ano diretamente com o fabricante

(até 7 dias após o recebimento deve ser acionada garantia junto a loja, ao ultrapassar esse prazo é diretamente junto ao fabricante)
